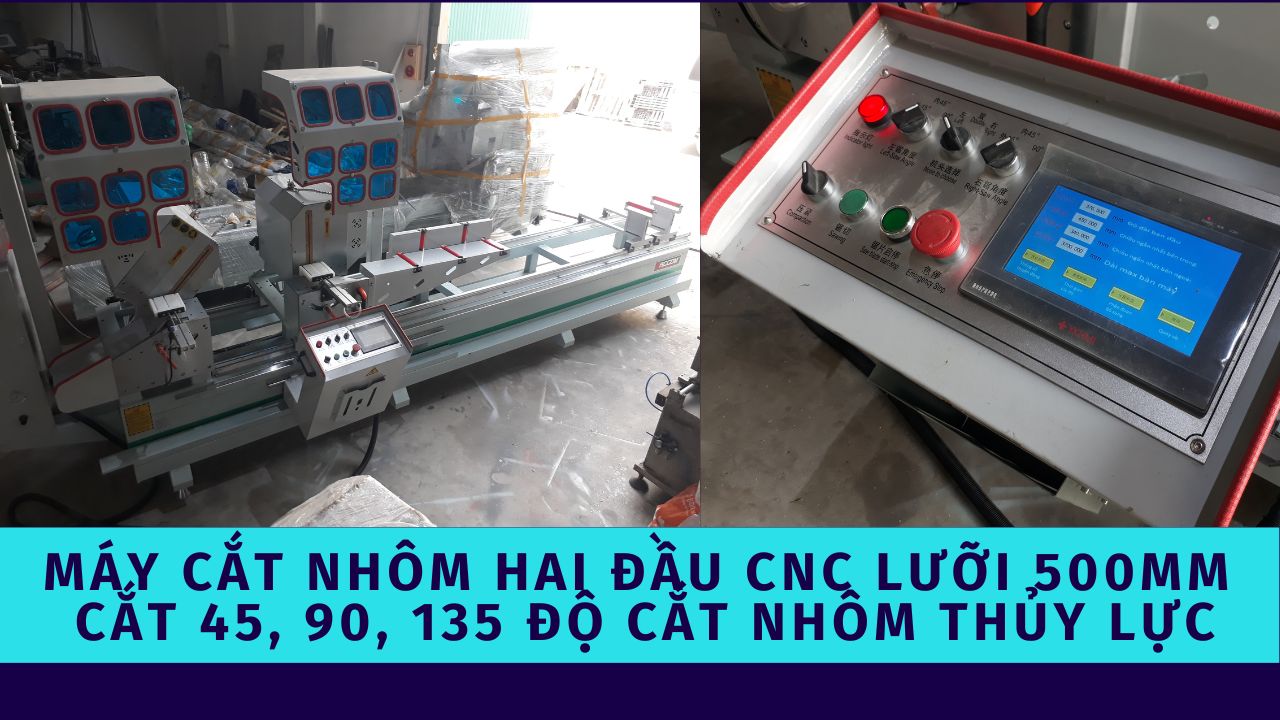

Máy cắt nhôm 2 đầu CNC

Máy cắt nhôm 2 đầu CNC

Mã sản phẩm: CNC Lưỡi 500mm Tự Động - Cắt Nhôm Thủy Lực
Liên hệ
Mô tả ngắn của sản phẩm đang được cập nhật ...

Giới thiệu máy cắt nhôm 2 đầu cnc

Phần cơ máy cắt nhôm 2 đầu cnc

- Máy cắt nhôm 2 đầu cnc lưỡi 500mm được thiết kế 3 moto. trong đó moto của hai đầu máy cắt nhôm có công suất 3Kw cho mỗi đầu máy. Hai đầu máy cắt nhôm có tổng công suất 6Kw. Moto di chuyển đầu máy số 2 đến vị trí cần cắt có công suất 1,5Kw.

- Lưỡi cắt đường kính 500mm. Lưỡi cắt dạng Wagen sản xuất trên công nghệ Đức. 120 me lưỡi dạng hợp kim rất bền trong quá trình sản xuất.

- Lưỡi được gắn vào buli. Đảm bảo tốc độ vòng quay 3200 trến phút.

- Ray trục máy cắt nhôm 2 đầu cnc có đường kính 40mm, dạng ray tròn. Phần dưới ray trục được thiết kế 1 tấm thép dày 4mm chạy theo chiều dài ray nhằm chánh võng ray trục. Máng vát trong quá trình cắt nhôm mạt nhôm tự động dơi suống.

- Máy cắt nhôm 2 đầu cnc được trang bị 8 chân rất chắc chắn cùng với phần thân được thiết kế dạng khung hộp 100x100mm bằng thép, độ dày hộp 4mm tao cho máy cắt nhôm 2 đầu cnc trong quá trình cắt nhôm rất chắc, đầm.

- Máy cắt nhôm 2 đầu cnc được sơn 4 lớp, định dạng là sơn bóng. Với việc sơn nhiều lớp  bảo vệ máy cắt nhôm. Máy cắt nhôm tốt theo thời gian sử dụng.

- Chốt hãm hơi cố định đầu máy cắt nhôm số 2 khi đến vị trí cần cắt. Máy cũng tích hợp thêm chốt hãm tay. Thước đo được kẹp nhôm. Điểm đặc biệt nhất máy cắt nhôm 2 đầu cnc có khoảng cách 2 ray trục rộng hơn so với các dòng máy cắt nhôm thông thường.

- Lưỡi cắt nhôm được đẩy ra thu về nhờ sự hỗ trợ pittong hơi và pittong dầu. Trong đó pittong dầu chống giật lưỡi khi đẩy ra và thu về. Pittong hơi có nút điều chỉnh là va tiết lưu dùng chỉnh tốc độ ra lưỡi hay thu vào nhanh hay chậm. Do vậy ứng với mỗi loại nhôm có độ dày hay mỏng khác nhau thì máy cắt nhôm 2 đầu cnc đều có thể cắt nhôm một cắt tốt nhất, an toàn cho ra sản phẩm đạt chất lượng cao hơn.

- Pittong kẹp phôi nhôm là dạng pittong chống văng dece. Khi cắt các định dạng dece mỏng dece không bị hút vào đầu máy cắt nhôm bảo vệ lưỡi cắt. Nắp chụp bảo vệ khi cắt nhôm được nâng lên, hạ suống theo chiều thẳng đứng. Mặt bích đặt cây nhôm lên dày 6mm, khe đẩy lưỡi được làm vừa với chiều dày lưỡi cắt nhôm.

- Máy cắt nhôm 2 đầu cnc có chiều dài 5,2m, chiều rộng 1,4m, chiều cao khi nắp chụp nâng lên 1,7m. Khi nắp chụp hạ xuống 1,6m.

- Pittong chuyển góc 45, 90, 135 độ máy cắt nhôm 2 đầu cnc được thiết kế to và dài hơn đảm bảo trong quá trình chuyển góc cắt nhôm nhẹ nhàng. Máy trang bị thêm Pittong hãm góc 90 độ.

- Đồng hồ đo áp suất hơi, dùng đo lường hơi bơm vào toàn bộ hệ thống máy cắt nhôm 2 đầu cnc. Cốc lọc khí trên máy cắt nhôm là loại to dùng để loại bỏ nước từ máy nén khí đi theo đường hơi vào hệ thống pittong trên máy cắt.

   Phần điện máy cắt nhôm 2 đầu cnc

- Máy cắt nhôm 2 đầu cnc được thiết kế dùng điện 3 pha 380v. Hệ thống điện trong máy cắt nhôm được dùng dòng Delexi. Máy cắt nhôm 2 đầu cnc được trang bị cầu dao, cầu chì đảm bảo trong quá trình sản xuất nhôm điện có chập cầu dao, cầu trì cháy trước bảo vệ moto máy cắt. Điện 24 v bảo vệ van từ cuộn hít chống sét, chống giật điện. Cục chống đảo pha chỉ khi nào điện 3 pha lửa đúng máy cắt nhôm mới chạy không đúng máy tự dừng bảo vệ me trên lưỡi cắt nhôm. Hai khởi động từ phục vụ cho 2 moto hai đầu máy cắt nhôm.

- Công tắc nguồn cắt điện, bật điện trước khi sản xuất nhôm và dừng sản xuất nhôm.

- Hai đồng hồ time thời gian điều chỉnh dầu phun vào lưỡi cắt nhôm, chỉ khi nào lưỡi cắt nhôm chạm vào nhôm dầu mới phun ra nhằm tiết kiệm dầu.

- Hệ thống van từ 1 đầu, van từ 2 đầu, cuộn hít trang bị trên máy cắt nhôm 2 đầu cnc là hàng trung ương trung quốc cao cấp.

- Bảng điểu khiển máy cắt nhôm 2 đầu cnc rất dễ sử dụng. 2 đầu máy cắt nhôm có thể hoạt động độc lập hoặc song song với nhau. Rất thuận tiện cho người sản xuất nhôm.

- Ngoài ra trên máy cắt nhôm 2 đầu cnc được trang bị nút dừng khẩn cấp, kẹp pittong, nút khởi động máy cắt nhôm, nút cắt nhôm.

- Riêng về phần màn hình trên bảng điều khiển máy cắt nhôm 2 đầu cnc là loại màn hình 8,9in đã được mã hóa bằng tiếng việt. Người sửa dụng chỉ cần nhập kích thước cần cắt cây nhôm, đầu máy số 2 sẽ tự động di chuyển đến vị trí cần cắt  nhôm và thực hiện thao tác cắt. Phần mềm máy cắt nhôm 2 đầu cnc có thể nhập được tối đa 10 kích thước cần cắt vào.

- Moto di chuyển đầu máy cắt nhôm 2 đầu cnc được lập trình dạng secvo rất chính xác khi di chuyển đến vị trí cần cắt nhôm và khi dừng đầu máy số 2 không bị giật.

- Với thiết kế hệ thống điện cho máy cắt nhôm 2 đầu cnc đảm bảo khi vận hành và sửa dụng máy cắt nhôm rất an toàn, độ bền cao, mang lại hiệu quả kinh tế trong sản xuất cửa  nhôm.

 Thông số kỹ thuật máy cắt nhôm 2 đầu cnc

Model máy cắt nhôm 2 đầu cnc :  500×6200 mm

Điện áp máy cắt nhôm 2 đầu cnc: 380V 50Hz hoặc 220 v

Công suất: 6.0Kw * 2 đầu (Moto 1 đầu 3.0Kw)

Công suất: 1.5Kw cho moto di chuyển đầu máy cắt nhôm số 2

Áp suất không khí: 0.4~0.9Mpa tùy chỉnh theo độ dày, mỏng của nhôm

Khí tiêu tụ: 0.3~0.7Mpa

Tốc độ quay: 3600r/min

Kích thước máy (Dài x Rộng x Cao):  6200 × 1650 × 1950 mm

Khẩu độ cắt: 350 * 4.200 mm

Góc cắt dung sai: 0.01 – 0.02

Tốc độ lưỡi cắt trở về: 1 – 2m/min. Tùy chỉnh theo mục đích sản xuất nhôm.

Góc cắt: 45, 90°, 135O

Tốc độ lưỡi cắt: 0~2m/min

Lưỡi cắt chuẩn: φ550×4.4×φ30×Z120 - Lưỡi cắt nhôm hãng Wagen

Trọng lượng: 1400Kg

Tham khảo dòng máy cắt nhôm 2 đầu cnc

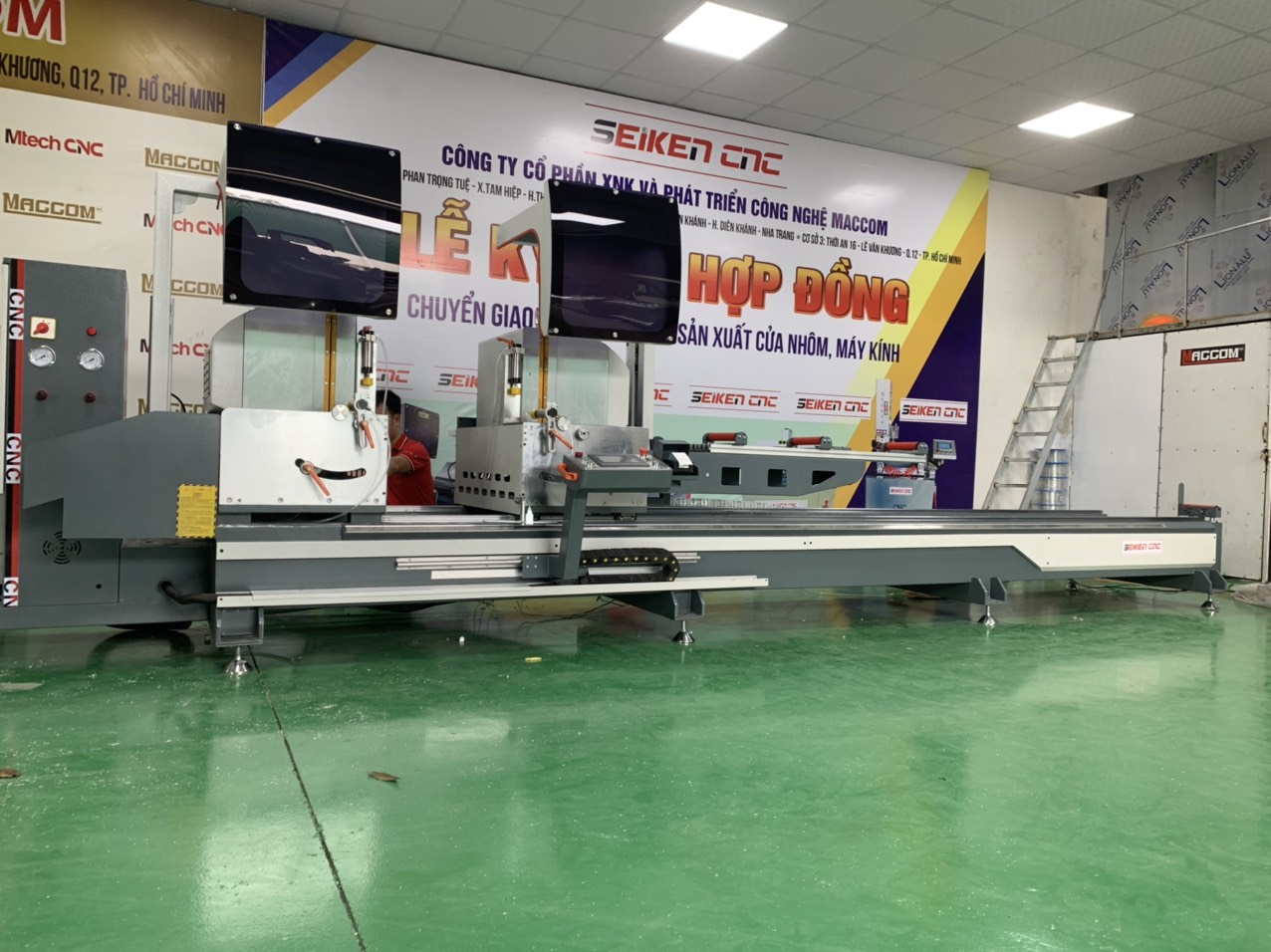

Máy cắt nhôm 2 đầu cnc góc cắt 90, 135 độ lưỡi cắt đường kính 550mm

Trên thị trường có rất nhiều loại máy cắt nhôm 2 đầu cnc với đường kính lưỡi cắt nhôm dao động từ 450mm, 500mm, 550mm. Góc cắt có loại 45, 90 độ. Có loại 90, 135 độ. Có loại 45, 90, 135 độ. Quý khách hàng có thể liên hệ trực tiếp với số máy điện thoại 091.825.4569 để được tư vấn cụ thể từng loại máy cắt nhôm 2 đầu cnc làm sao phù hợp với đơn vị mình đang sản xuất nhôm.

Khách hàng có thể truy câp vào trang website: https://maysanxuatcuanhomvn.com

để tìm kiếm các sản phẩm máy cắt nhôm 2 đầu khác.

Kho máy cắt nhôm 2 đầu của Công ty chúng tôi đặt tại số 8 Phan Trọng Tuệ, Thanh Trì, Hà Nội. Thành Phố Nha Trang, Hồ Chí Minh.

Quy trình vận hành, sản xuất máy cắt nhôm 2 đầu cnc

-  Bước 1: Khởi động máy cắt nhôm 2 đầu cnc. Kiểm tra di chuyển đầu máy số 2 đến vị trí cụ thể sau đó cắt thử cây nhôm đo lại kích thước cây nhôm có khớp với kích thước nhập vào phần mềm trên hệ thống hay không.

-  Bước 2: Cắt góc 45, 90, 135 đo lại góc cắt xem đã kín, khít, chuẩn độ chưa. Nếu chưa chuẩn độ tiến hành căn chỉnh lại sao cho chuẩn độ.

-  Bước 3: Tiến hành sản xuất nhôm theo bản vẽ yêu cầu.

Sau mỗi ngày sản xuất nhôm tiến hành vệ sinh lại toàn bộ máy móc thiết bị. Sau đó tắt điện nguồn trên máy cắt nhôm 2 đầu cnc, dập cầu dao nguồn.

Một số dòng máy cắt nhôm 2 đầu cao cấp khác

   Máy cắt nhôm 2 đầu lưỡi cắt 500mm hai mặt thép trước, sau, ray vông, bơm dầu ray, ray trục rộng, nhập khẩu cao cấp

Máy cắt nhôm 2 đầu lưỡi cắt 500mm khung hộp 150x150mm cắt 45, 90, 135 độ, ray vuông mạ đồng, ray trục rộng
